- Korpus kratki
- Zaślepka korpusu
- Panel maskujący
- Króciec wentylacyjny
- Linka bezpieczeństwa
- 2 zaciski
- 4 śruby magnetyczne
- 4 wkręty do króćca
- Szablon do wycięcia
- Karta produktu z instrukcją
Przygotuj otwór wentylacyjny
Upewnij się, że otwór w ścianie odpowiada średnicy kanału wentylacyjnego. Sprawdź zawartość zestawu zanim zaczniesz ciąć.
Przygotuj materiał wykończeniowy
W płytce, kamieniu albo innym wykończeniu wytnij otwór odpowiadający wewnętrznemu wymiarowi korpusu. Obrysuj kształt zaślepką korpusu albo szablonem. Korpus musi stanąć w osi kanału.
Zamocuj korpus kratki
Umieść korpus w wyciętym otworze i przymocuj go do materiału wykończeniowego klejem montażowym.
Zamontuj wykończenie na ścianie
Dopasuj materiał z korpusem do otworu w ścianie i zamocuj go zgodnie z technologią tego materiału. W miejscach wkładek gwintowanych zostaw wolną przestrzeń — później wkręcisz i wyregulujesz śruby.
Zamontuj kanał wentylacyjny
Wsuń króciec i dopasuj go do otworu w ścianie. Zabezpiecz czterema wkrętami.
Zamontuj zaślepkę korpusu
Nałóż zaślepkę na korpus. Jeśli zsuwa się z pozycji, przytrzymaj ją odrobiną kleju.
Zamontuj panel maskujący
Dotnij materiał wykończeniowy do wymiaru panelu. Możesz obrysować kształt albo użyć szablonu. Przyklej wykończenie klejem odpowiednim do tego materiału.
Wyreguluj śruby i zamknij panel

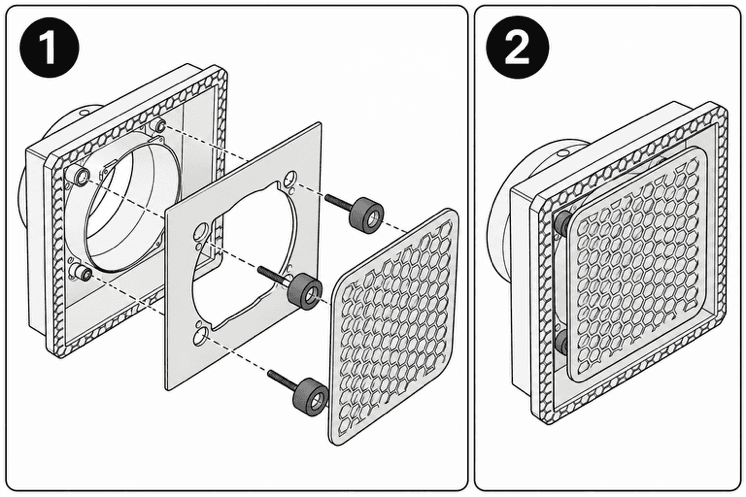

Wkręć śruby magnetyczne we wkładki gwintowane. Ustaw wysokość tak, aby panel licował się z powierzchnią ściany. Najpierw zabezpiecz panel linką bezpieczeństwa, potem osadź go na magnesach.
Zaciśnij pętlę, zanim osadźisz panel.

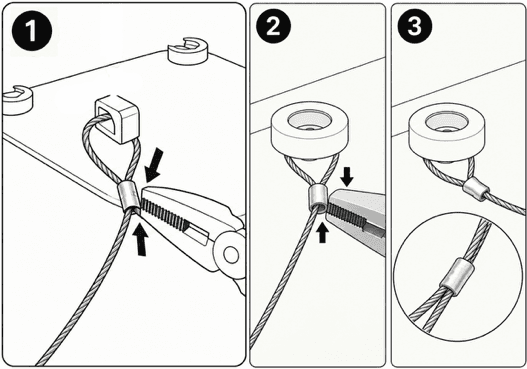

Przeciągnij linkę przez otwory w panelu oraz na śrubę magnetyczną. Nasuń tulejkę na oba odcinki i zaciśnij. W zestawie są dwa zaciski: jeden na korpusie, drugi na śrubę magnetyczną.
Wymiary i przepływ Twojego modelu.
Karta techniczna Ø100
- Przyłącze
- Ø100 mm
- Powierzchnia czynna
- ≈ 77 cm²
- Wentylator (opcja)
- EBERG LINO 100 · 130 m³/h · 12 W
Karta techniczna Ø125
- Przyłącze
- Ø125 mm
- Powierzchnia czynna
- ≈ 83 cm²
- Wentylator (opcja)
- EBERG LINO 125 · 240 m³/h · 16 W
Szczelina konstrukcyjna wyrobu to 20 mm. Szablon zawęża ją do 16 mm, żeby zostawić margines na cięcie. Po montażu szczelina mieści się w 16–20 mm.
Zanim włączysz wentylację.
Produkt jest przeznaczony do stosowania wewnątrz budynków jako element maskujący / montażowy dla ukrytej kratki wentylacyjnej.
Należy używać go wyłącznie zgodnie z przeznaczeniem oraz zasadami bezpiecznego montażu i eksploatacji.
- Regularnie sprawdzaj, czy kratka siedzi stabilnie i czy mocowanie nie ma luzów.
- Kontroluj panel maskujący, korpus i elementy magnetyczne.
- Przy pęknięciach, luzach albo innych uszkodzeniach zaprzestań użytkowania.
- Czyść suchą albo lekko wilgotną, miękką ściereczką.
- Nie używaj agresywnej chemii ani materiałów ściernych. Produkt nie wymaga smarowania.
Zanim napiszesz do nas.
Coś nie pasuje? Napisz z numerem partii.
Numer partii jest na instrukcji | karcie produktu. Przy usterce zaprzestań użytkowania i dołącz zdjęcie albo krótki opis.
Formularz
Wybierz temat, napisz wiadomość. Odpowiadamy w 24h roboczych.
